2016/12/3



4K高畫質多媒體影音可無縫流暢轉檔播放,N4810具備網路聚合模式, 可讓傳輸更快速, iSCSI儲存資源隨需分配更可以靈活的分配寶貴儲存空間,符合中小企業多工使用需求,如Printer Server , FTP, SMB等主從式架構應用。


▲ N4810全新私人高效能4-bay雲端儲存多媒體系統


▲ 最佳性能: 內建 Intel Celeron N3160四核心處理器

▲  搭載Thecus最新操作系統ThecusOS™ 7.0:
N4810搭載Thecus最新操作系統ThecusOS™ 7.0 ,操作、外觀以及功能等全方位提升讓使用者有全新體驗,直覺化設計、功能導向設計則進一步讓管理檔案更靈活多變、輕鬆上手。ThecusOS™ 7.0 新功能全面升級照片管理中心、檔案管理中心、APP應用程式中心以及使用者雲端空間,讓每個使用者都擁有專屬的資料管理介面。


▲ 4K 高畫質多媒體影音播放

▲ 系統備援: Thecus失效接管功能讓工作程序無間斷

▲ 透過VPN進行遠端操控

▲ 網路聚合: 2組網路接口,提供7種網路聚合模式,讓傳輸更快速

▲ 99%防止病毒入侵: 隨機附贈免費Intel防毒軟體

▲ 全方位安全防護: 隨機附送Acronis OEM備份軟體(單機版)


[ThecusOS 7.0]

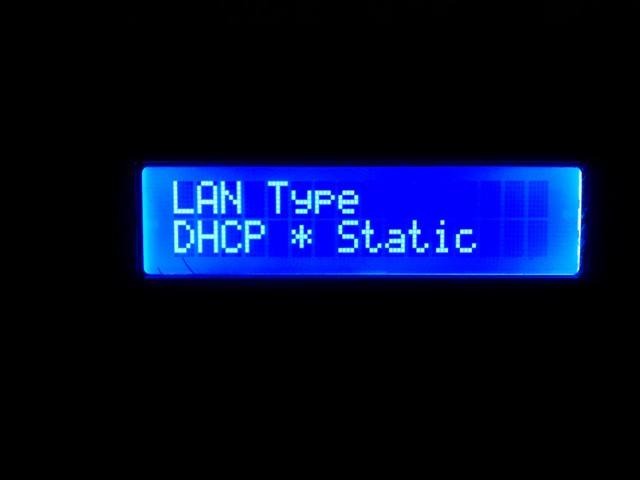

 ▲ N4810預設的帳號密碼都是admin,或者到官方網站(http://tc.thecus.com/)下載工具程式(Utility), 經由區域網路連入設定。由於筆者家中有NAT環境,所以在N4810面板設定成LAN介面使用DHCP配發Pirvate IP。

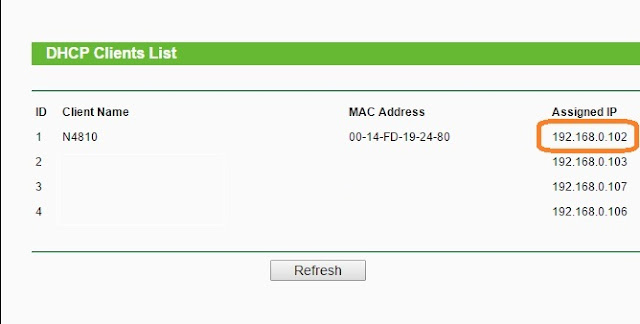

 ▲ 進入DHCP Server查看N4810所配發的IP。


▲ 成功使用Private IP連入Thecus OS 7.0管理介面。第一次登入Thecus OS會有一段宣告文字,同意後即可進入管理系統。

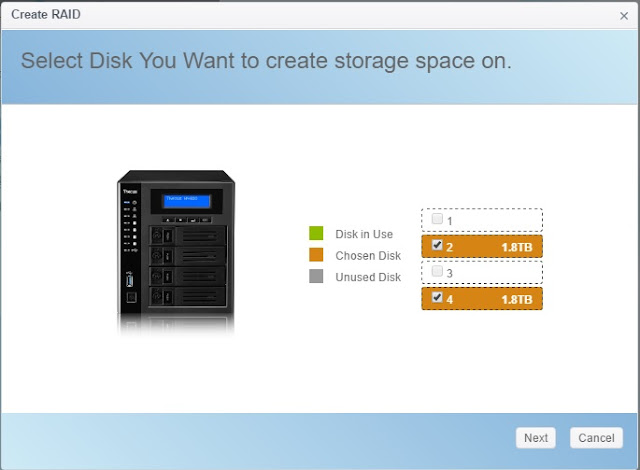

▲ 首次使用會出現兩個設定精靈,第一個是提醒使用者設定磁碟組態。將兩顆Seagate IronWolf 2000GB NAS HDD設定成RAID 1(鏡射模式),採取較高的保護等級。

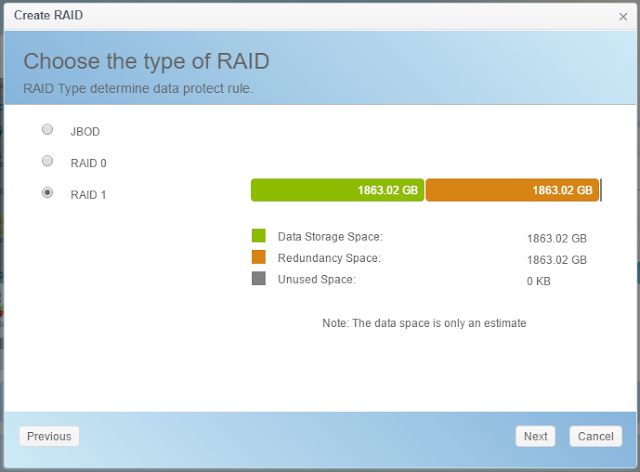

▲ 選擇組態類別後,會自動估算出資料空間、冗餘空間以及未使用的空間。在此以最高安全等級做考量,設定兩顆硬碟作為RAID 1,可不用擔心一顆硬碟的掛點。

JBOD: 將多個磁碟及容量合併至一個磁碟。

RAID 0: 通常用於提高效能,例如在設定大型唯讀 NFS 伺服器時 (安裝多顆硬碟十分費時、甚至不可能做到,且無關備援的情況下),此設定相當實用。

RAID 1: 在兩個或多個磁碟上,建立完全相同的資料集副本 (或鏡像)。 當讀取效能或可靠性比資料儲存容量更重要時,適合使用此設定。

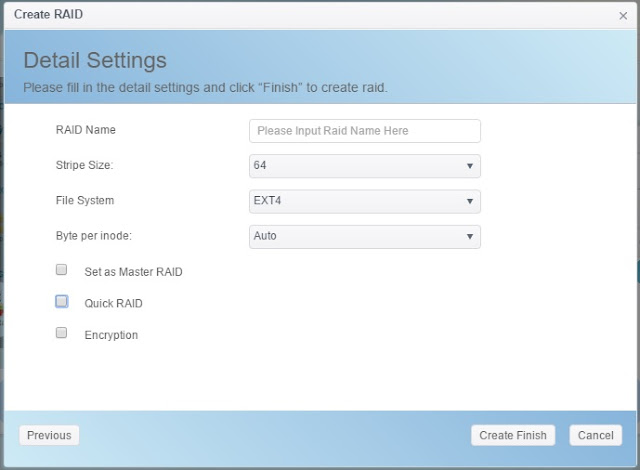

▲ 為節省組態時間,故勾選了快速建立,檔案系統使用預設EXT4即可,並且設定為主要磁碟陣列來使用。

小節:N4810可組合4顆大容量硬碟可以擁有相當大的備份容量空間,一般而言4 Bay機種可以應用RAID 5,只犧牲一顆硬碟空間的條件下,容許任一顆磁碟的故障,讓系統依然能更正常運作,並讓空間可用度達到75%,但是我在ThecusOS 7.0中並沒有看到RAID 5的設定。

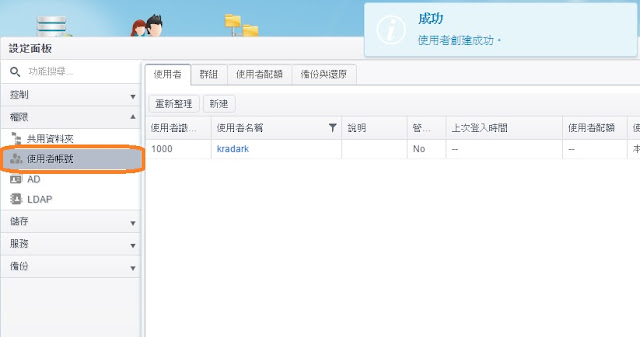

▲ 在設定面板中,新增使用者帳號。

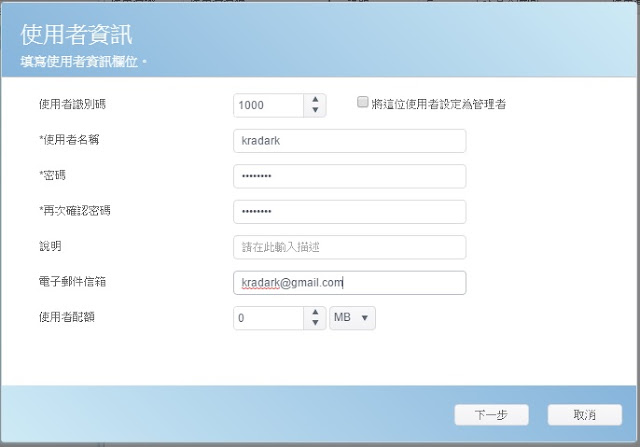

▲ 我們新增加一個kradark帳號,並且指定配額為0MB,加入users的群組中。


[控制面板]

▲ 正式進入Thecus OS 7.0中,右上方有三個按鈕,其中第一個為控制面板,打開可以看到分類詳細的各個設定功能。

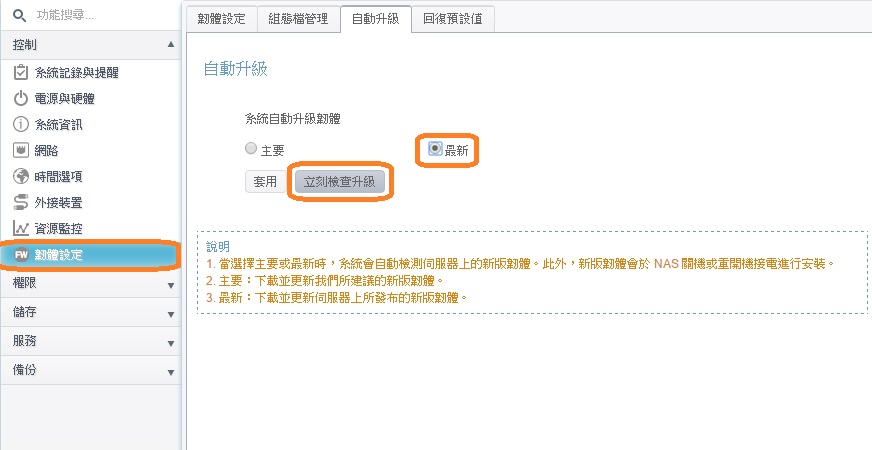

 ▲ 首先進行韌體升級,將版本升級最新的版號。

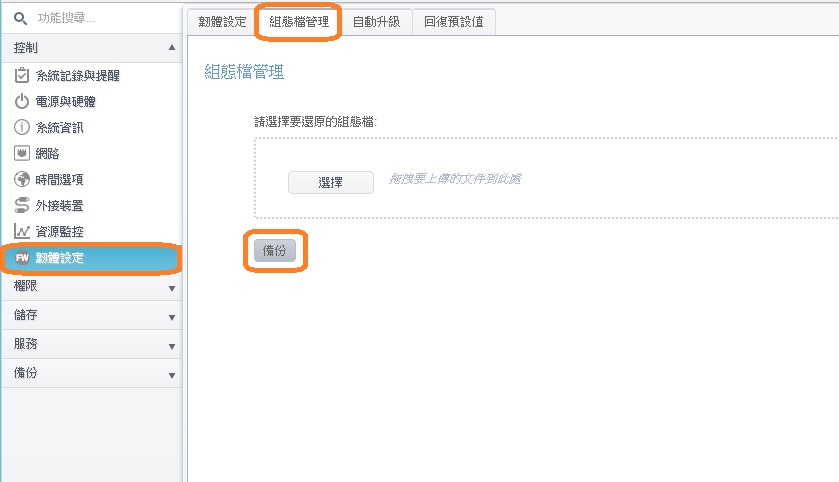

 ▲ 另外很特別的地方就是,在Thecus OS 7.0內的所有設定值,都可以備份在一個組態檔案中。


▲ 在先前的分享中,有大大問到,如果斷電之後,電力又恢復時,機體有沒有辦法自動開機,答案是可以的,在上方設定功能上,可以設定NAS主機復電後,可以自行啟動,讓管理人員有機會能重遠端登入維護。

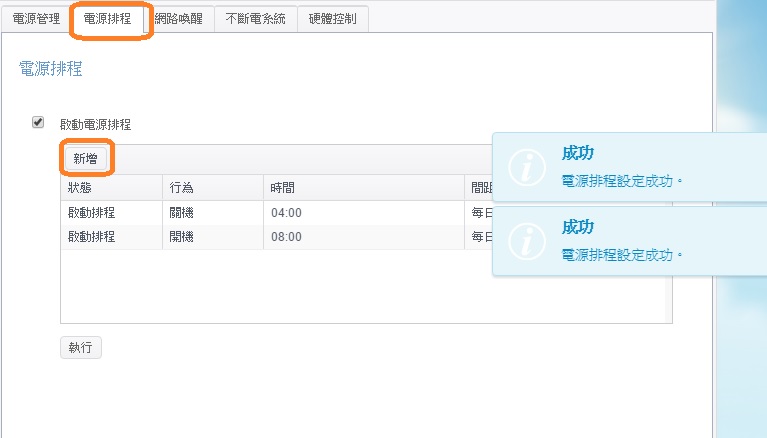

▲ N4810還能夠設定啟動排程與關機排程,在不需要服務的時段自動關機。


▲ N4810支援與數十種廠牌的UPS連動與遠端UPS監控管理。

[Link Aggregation]

Aggregation是網路通訊常用的名詞,在乙太網路環境,也有Link Aggregation,可稱頻寬聚集或聚合網路。聚合網路讓不同的實體介面結合在一起使用,邏輯性上視為一條實體線,而該功能又不同廠家也有不同的名稱,比如Intel 叫Link Aggregation,而3COM卻叫Port Trunking,CISCO又叫做EtherChannel,在Linux 系統也可利用軟體的方式(Linux Bonding 的技術)結合多張網路卡來聚合網路頻寬,除了可以達到提高連線速率之外,也可以達容錯的功能,不會因為單一網路線或網路卡的故障,而失去聯外網路的能力。

▲ 在Thecus OS 7.0中,Link Aggregation翻譯為聚合網路,共支援七種聚合模式,共有Load Balance、Favilover、Balance-XOR、Broadcast、802.3ad、Balance-TLB與Balance-ALB。可以選擇介面組成一張邏輯的網卡,並且在這張網卡上設定IPv4或者IPv6的網路位址。

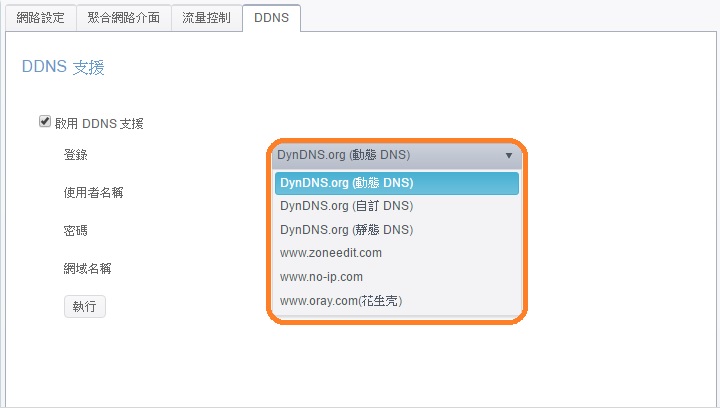

▲ 除了聚合網路介面之外,Thecus OS 7.0也支援了相當流行的動態DNS服務,讓浮動制的DSL寬頻也能使用DNS服務。


▲ Thecus OS 7.0將常用的服務,分門別列的整起得相當好尋找,檔案服務中共有七大項,包含Samba、AFP、NFS、FTP、TFTP、WebDAV。


▲ Thecus OS 7.0將HTTP/HTTPS網頁服務的介面設計得十分精簡,並可以替SSL加密功能上傳憑證與金鑰。


▲ Thecus OS 7.0也有資源VPN伺服器,網頁下方貼心地提醒兩點注意事項:
1. VPN 伺服器使用到 50, 500, 1701, 4500 連接埠。若要透過網際網路或防火牆連線時,請設定路由器的連接埠對應,或防火牆規則。
2. 若 VPN 客戶端系統為 Windows,請參考以下網頁修改 Windows 登錄設定 - http://support.microsoft.com/kb/258261/en-us


▲ 在SSH服務中除了啟用SSH供遠端登入管理之外,也可一併啟用SFTP服務供傳輸檔案,經由加密的方式傳輸,避免途中遭到竊聽。



▲ Thecus OS 7.0支援直接將下載的ISO掛載在檔案系統上。



▲ Thecus OS 7.0支援本地備份,簡單說就是NAS主機內部的檔案複製。


▲ Thecus OS 7.0支援Rsync服務器,簡單鍵入帳號密碼就能啟動,這邊講的是主機端,再回頭看遠端服務這一項,講的則是用戶端。


▲ 在此假設在另一台Thecus NAS主機上,啟用遠端服務,輸入上一個圖文中建立的帳號密碼,並打入Rsync伺服器網路位址,即可取得伺服器資料夾資訊。


▲ 接下來選擇需要備份的目錄。


▲ 替Rsync遠端備份任務起個名字,並設為啟動。


▲ 最完最後的設定,就完成設定任務。


▲ 可以看到Rsync備份作業正在進行中。


▲ 執行USB拷貝也可以將USB外接裝置的內容備份到主機內的磁碟中。


▲ 在Thecus OS 7.0的介面中,也可以輕鬆地啟動iSCSI Target。


▲ 在Thecus OS 7.0的介面中,提供三種iSCSI認證方式供選擇。


▲ 替Target取個LUN名稱,建議選擇「精簡佈建」,這次開箱的硬碟做完RAID 1不是只有8TB嗎?為何可以選擇16384GB呢?因為精簡佈建(Thin Provisioning)可以讓管理者在有限的儲存空間裡,在尚未實際占滿時,能夠暫時性地的設定較大儲存空間。



▲ 記得要到第二個頁籤開啟iSCSI服務,才能夠正常使用。


▲ 做最後的確認,即完成了iSCSI Target的設定,是不是非常簡單啊!經由iSCSI可將NAS主機的空間提供給其他伺服器存取。


▲ 在設定面板裡也有資源監控的功能,有圖表可以看到CPU、RAM、硬碟、網路介面的負載。


小節: Thecus OS 7.0,整體操作介面上比以前的機種更加人性化,操作方式相當接近平板,淺顯易懂且容易上手,不論是新手或是老手都可以快速將NAS設定完畢。




[效能測試]



讀取與寫入都可以達到110MB/s以上的好表現,如果搭配聚合網路功能效能可以在更加強悍,透過App軟體可以做到的應用相當廣泛,整體應用性與功能來說相當強大。

[心得與結語]


Thecus OS 7.0,整體操作介面上比以前的機種更加人性化,操作方式相當接近平板,淺顯易懂且容易上手,不論是新手或是老手都可以快速將NAS設定完畢。

平心而論,筆者給予這台搭載全新Thecus OS 7.0 作業系統的N4810極佳的評價與高度的肯定。
N4810在硬體上的架構已經是相當的強悍,採用Intel Celeron N3160 1.6GHz四核處理器(Braswell)搭配4GB DDR3記憶體(可擴充到8GB),並可以播放4K影片,讓NAS功能相當強大與齊全,不論是要下載還是要影音播放都是輕輕鬆鬆,

Thecus OS 7.0在把常用服務與設定功能集中的控制面板中,頗有windows控制台的意味,在使用上更直覺,幾乎只要看過一次,下次就能輕鬆找到功能所在!一些在NAS主機上不常用的功能,Thecus OS 7.0也沒有為了浮誇NAS的強大而勉強建入,例如MySQL跟PostgreSQL等資料庫伺服器,Thecus讓整個操作介面更洗鍊,熟悉Windows操作介面的使用者切入更簡單。
平心而論,如果要筆者尋找一台功能強悍且軟體齊全、介面豐富的NAS,Thecus N4810絕對是最佳選擇。
