※ 本文經Xfastest評選為第二名。 |
繼上回測試Thecus W4000這部功能強大的Windows NAS之後,這次幸運地又入選Thecus N5810Pro的開箱活動,無獨有偶的,兩部都是屬於進階級的NAS,都擁有HDMI輸出介面,本文以一般形式進行N5810Pro的開箱分享,最後再剖析Thecus W4000與Thecus N5810Pro的異同。
產品特色、軟體設定功能、效能測
試、並將撰文重點放在個人雲端架設與多媒體分享平台的實際應用面與情境呈
現,分享您的使用感受與心得
- 產品規格
- 開箱外觀與產品特色
- 第一次開機
- 系統管理與網路聚合
- 韌體更新
- RAID設定
- 軟體設定功能
- 效能測試
- 個人雲端架設
- 多媒體分享平台
- 開箱外觀與產品特色
- 第一次開機
- 系統管理與網路聚合
- 韌體更新
- RAID設定
- 軟體設定功能
- 效能測試
- 個人雲端架設
- 多媒體分享平台
- Thecus W4000與Thecus N5810Pro的異同
- 使用感受與心得
[產品規格]
(資料來源Thecus官網)
1.硬體規格
2. 軟體功能
▲ Thecus N5810 PRO NAS外箱正面,黃色字體標示的五大功能快照備份、內建迷你不斷電系統,磁碟複製與清除、Link Aggregation(可稱頻寬聚集或網路聚合,是IEEE 802.3ad協定中的一部份)、VPN Server。
▲ Thecus N5810 PRO NAS外箱其中一個側面,以圖示的方式展示四大功能,右上顯示McAfee防毒軟體以及VPN可以提升NAS的安全性,左上顯示將五個GbE設定成網路聚合可達到5GbE的總頻寬,右下說明由Acronis、快照與雲端備份構築了完整的備份功能,左下圖式說明支援HDMI輸出到大畫面,以及T-OnTheGo軟體支援無線連線。
▲ Thecus N5810 PRO NAS外箱另一個側面,詳細說明機體規格與軟體功能。
▲ 放大機體規格的部分,可以看到Thecus N5810 PRO NAS採用Intel Bay-Trail-D J1900 Soc,主記憶體則完整搭載8GB DDR3,並且是5-Bay的機種、3個USB 3.0、2個USB2.0、1個HDMI以及一個Line-out,5個Gigabit Ethernet網路孔。
▲ Thecus N5810 PRO NAS具備豐富的軟體功能,磁碟陣列模式共有RAID 0, 1, 5, 6, 10 與 JBOD,支援EXT3/EXT4/XFS/Btrfs檔案系統,RAID支援AES 256bit的加密。
▲ 打開Thecus N5810 PRO NAS的外箱。
▲ Thecus N5810 PRO NAS的配件包內有抽取盒鑰匙、網路線與簡易說明書。
▲ Thecus N5810 PRO NAS背面還有兩個USB2.0插孔、一個USB3.0、最上方則是HDMI與LINE-OUT。
▲ Thecus N5810 PRO NAS具備130W電源供應器。
▲ Thecus N5810 PRO NAS為金屬外殼,側面有網狀散熱孔,整體重量為5.46KG。
▲ Thecus N5810 PRO NAS機體正面下方有一個LCM顯示幕、4個控制按鈕 (ENTER, ESC, UP, DOWN)。
▲ Thecus N5810 PRO NAS機體正面左方分別為POWER、WAN/LAN1、LAN、USB、STATUS五種狀態燈、一個USB3.0接孔以及電源鍵。
▲ Thecus N5810 PRO NAS為五個抽取盒的NAS機體。
▲ Thecus N5810 PRO NAS的五個抽取盒都有個別的鑰匙。
▲ 經測試Thecus N5810RPO的五個抽取盒的鑰匙都是共用的,兼具保險與防盜功能。
▲ 這次一併測試的是三顆Seagate NAS專用碟。
▲ Seagate NAS專用碟為SATA介面。
▲ 三顆Seagate NAS專用碟的容量同樣為4GB,總共12GB。
▲ 機體內部較為昏暗,使用ASUS ZenFone 2相機的低光源模式拍攝。(勸BUY連結)
▲ 完成3顆Seagate NAS專用碟的安裝。
▲ 上圖就是Thecus原廠鋰電池,電壓14.4V,容量2000mAh。
▲ 卡匣式的Thecus原廠鋰電池,形狀類似準系統專用的電源供應器。
▲ Thecus原廠鋰電池的後端。
▲ 未看說明書,先猜(拆)這裡,果然沒有猜錯,檔板記得收好,免得以後移除電池時找不豆空一個洞。
▲ 一樣使用ASUS ZenFone 2相機的低光源模式偷看裡面長怎樣。(勸BUY連結)
▲ 完成安裝Thecus原廠鋰電池,NAS已具有不斷電能力。
[第一次開機]
▲ LCD面板顯示: System Starting.....。
▲ 快速安裝手冊的第三步驟,啟動網路介面,第四步驟啟動設定精靈。
▲ 快速安裝手冊的第五步驟之一,設定精靈會自動搜尋同網段內的Thecus網路設備。
▲ 快速安裝手冊的第五步驟之二,設定Thecus網路設備的網路資訊,可以採固定IP或者DHCP。
▲ 快速安裝手冊的第五步驟之三,開啟瀏覽器來使用Thecus N5810 PRO NAS。
▲ 其實最重要的就是知道預設IP,192.168.1.100。
▲ 在同網段的PC上設定192.168.1.200。
▲ 開啟Chrome即可直接連線管理NAS,預設密碼為admin,完成了第一次的開機。
[系統管理與網路聚合]
▲ 系統資訊中可以看到N5810PRO的網路、記憶體的系統負載,以及小型不斷電系統的連結狀態與容量。
▲ 在系統紀錄中可以看到登入情況。
▲ 系統事件管理就是Linux的syslog,可以將系統紀錄往外拋。
▲ 系統監視器可以以圖表方式呈現歷史狀態,非常方便。
▲ Thecus N5810PRO具有兩個磁碟控制晶片。
▲ Thecus N5810PRO的中央處理器為Intel J1900,運行時脈2.0GHz,這台為擴充到8GB RAM的機台,並具有一個具備儲存功能的DOM(Disk On Module)。
▲ 支援聚合網路介面,為N5810Pro的最大賣點之一,簡單點選要綑綁在一起的網路介面,再點選聚合即設定完成,但能需交換器端同時設定才能配合運作,例如CISCO的EtherChannel 來達到擴充有效頻寬的效果。
[韌體與升級]
▲ 在Thecus官網有新版包含Beta版本的Firmware可供下載,也有Module可供擴充。
▲ 例如下載IP CAM Module來擴充,並搭配相容的IP CAM可做到視訊監控功能,利用Local Display Module可以直接利用HDMI輸出影像。

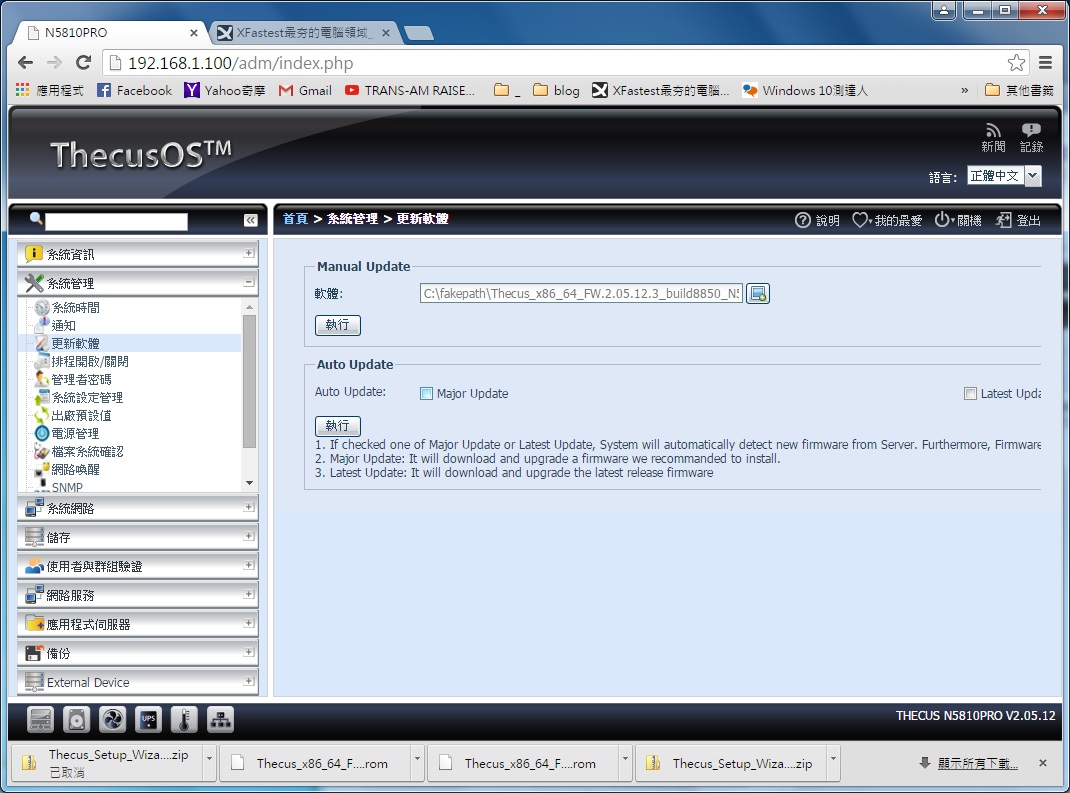

▲ 下載2.05.12.3的韌體來更新測試。
▲ 上傳2.05.12.3的韌體中。
▲ 更新當中,所有與RAID有關的服務都將停止。
▲ 經檢查模組名稱、驗證韌體檢查碼、檢查資料庫的完整性,接著升級bootloader、kernel、ramdisk、firmware。
▲ 完成韌體升級,並立即重開機。
▲ THECUS N5810PRO韌體升級為V2.05.12.3。
[Thecus N5810Pro與W4000的比較]
Thecus N5810Pro有5個Bay,可以外接5顆SATA硬碟,設定成RAID-5時,只會損失一顆磁碟的空間。Thecus W4000有4個Bay,空間略小一點,但能可設定成RAID-5。
Thecus W4000除了跟N5810Pro同樣有HDMI輸出介面之外,本身有D-SUB介面,儼然是一部準系統的態勢。
Thecus N5810Pro的網路孔有五個較多,但是Thecus W4000有一個PCI-Express介面可供擴充10GB的網卡。
Thecus N5810Pro採用輕量化的Linux系統,擴充軟體可由官網下載Module更新,具Linux管理基礎的玩家,可以自行安裝設定Linux應用程式。Thecus W4000採用Windows Server作業系統,可以運行Wintel架構的絕大部分應用程式。
當然Thecus W4000的UPS需要外接,而Thecus N5810Pro則內建mini-UPS。
>>使用便利、內建Windows作業系統的色卡司Thecus W4000 WSS網路儲存伺服器
http://www.xfastest.com/forum.php?mod=viewthread&tid=148675
(資料來源Thecus官網)
1.硬體規格
項目 | 規格 |
處理器 | Intel® Celeron™ J1900 Quad-Core SoC |
系統記憶體 | 4GB DDR3 |
記憶體最大可擴充 | 8GB Memory Compatibility List |
網路介面 | 5個RJ-45的10/100/1000M BASE-TX 乙太網路接口,支援Auto MDI/MDI-X 支援網路喚醒 (WOL) |
USB介面 | 2個USB 2.0主控模式接口 (後方 x2) 3個USB 3.0主控模式接口 (前方 x1, 後方 x2) |
LCM模組 | LCM顯示幕 4個控制按鈕 (ENTER, ESC, UP, DOWN) |
HDMI輸出 | HDMI接口 (後方 x1) |
音效 | 線路輸入 |
硬碟介面 | 5 x SATA for internal |
電源供應器 | 130W電源供應器 |
熱感控制 | 經由熱感器來監控系統溫度 熱感器控制系統風扇轉速 |
系統時鐘 | Battery-backed up system clock |
電源管理 | 停電後自動回復 |
蜂鳴器 | 可調整 |
按鈕 | 電源按鈕 LCM按鈕 |
工作環境 | 環境溫度: 0°C to 40°C (系統開機) -40°C to 70°C (系統關機) 環境濕度: 0 ~ 80 % R.H. (開放式) |
鋰電池 | 緊急電源供應裝置 (Mini-UPS) |
外殼 | 金屬外殼 |
尺寸 (HxWxD) | 230 x 190 x 240 (mm)/ 9.06 x7.48 x 9.45 (in) |
重量 | 5.46(Kgs) |
認證 | CE/FCC/C-Tick/VCCI/BSMI RoHS WEEE |
2. 軟體功能
磁碟陣列 (RAID) | |
磁碟陣列模式 | RAID 0, 1, 5, 6, 10 and JBOD |
自動重建 | 支援 |
硬碟熱抽換 (Hot-swap) | 支援 |
線上備援硬碟 | 支援 |
線上磁碟陣列移轉 | 支援 |
線上磁碟陣列擴充 | 支援 |
磁碟陣列加密模式 | AES256bit |
磁碟管理 | |
電源管理 | 當超過閒置時間,硬碟將自動進入省電模式 (Spin Down) |
磁碟檢查 | 支援 |
SMART資訊 | 支援 |
SMART測試 | 支援 |
磁碟漫遊 | 可支援漫遊至另一台Thecus NAS.(OS5 64bit) |
網路 | |
配置 | 固定IP位址、動態IP位址 |
傳輸協定 | TCP/IP/Appletalk |
檔案格式協定 | SMB/CIFS, HTTP/HTTPS, FTP, NFS v4, AFP |
連結支援 | Load Balancing (網路負載平衡), Failover (失效接管), 802.3ad, Balance-XOR, Balance-TLB, Balance-ALB, Broadcast |
TCP/IP | IPV6 & IPV4 |
DDNS | 支援 |
SSH | 支援 |
UPnP | 支援 |
UPnP Port forwarding | 支援 |
Bonjour | 支援 |
VPN 伺服器 | 支援 |
vLan | 支援 |
系統狀態 | |
系統監視器 | 系統監視器可監控系統狀態,包括 CPU/記憶體使用率、風扇/溫度狀態、網路輸送量及各通訊協定的線上使用者清單 |
系統日誌管理 | 產生在本機或遠端儲存的系統日誌,也可選擇作為所有其他裝置的系統日誌伺服器 |
資料存取 | |
用戶端作業系統支援 | Windows XP and after Windows Server 2003 and after UNIX/Linux Mac OS X |
FTP | 支援頻寬控制的檔案傳輸協定 |
SFTP | 支援頻寬控制的加密檔案傳輸協定 |
TFTP | 使用者可以透過TFTP上傳及下載檔案 |
下載管理 | BT download (須安裝Transmission模組) NZB download (須安裝NZB模組) |
WebDAV/WebDAV SSL | 支援 |
印表機伺服器 (IPP) | 支援USB印表機 支援各式網路印表機 (IPP Print) 用戶端可經由Web介面來管理所有印表的佇列工作 (顯示&刪除) |
資料備份 | |
用戶端資料備分 | 使用Acronis True Image (OEM版本) |
用戶端系統失效回覆 | 使用Acronis True Image (OEM版本) |
用戶端備份軟體 | Thecus Backup Utility (Windows/Mac OS X) |
資料燒錄 (Data Burn) | 將檔案/資料夾寫入光碟 將映像檔寫入光碟 將光碟檔案/資料夾以映像檔寫入NAS |
麥金塔時光回溯 | 支援 |
Data Guard | 遠端備份/本地備份 |
Snapshot | 支援 (Btrfs) |
區塊層級的存取 | |
iSCSI Target/Initiator | 支援Microsoft/Mac OS X/Linux initiators and Thecus NAS targets |
iSCSI儲存資源隨需分配 (iSCSI Thin Provisioning) | 支援 |
iSCSI VAAI | 支援 |
MPIO | 支援 |
MCS | 支援 |
Clustering | 支援 |
SCSI3 Persistent Group Reservation | 支援 |
電源管理 | |
排程自動開/關機 | 支援 |
資料卷冊管理 | |
多重磁碟陣列 | 支援 |
可多選的檔案系統 | EXT3/EXT4/XFS/Btrfs |
多媒體支援 | |
iTunes伺服器 | 支援的檔案型態: AAC, MP3 w/ID3 tag, WAV |
Piczza!™ 網路照片伺服器 (須安裝模組) | 支援檔案格式: GIF, JPG (JPEG), BMP, PNG 支援EXIF顯示 支援幻燈片放映模式 |
多媒體伺服器 | 支援uPnP AV串流協定 (須安裝模組) |
使用者認證權方式 | |
本機使用者 | 可建立使用者帳戶 |
本機使用者群組 | 可建立使用者群組 |
Windows ADS | 支援 |
LDAP | 支援 |
Access Guard | 支援黑名單及白名單/IP Filter |
雲端備份 | |
DropBox | 支援 (須安裝模組) |
ElephantDriver | 支援 (須安裝模組) |
Amazon S3 | 支援 |
檔案系統 | |
檔案格式 | Journaling檔案系統 |
支援的語言 | 支援萬國碼 (Unicode) |
權限控管 (ACL) | 可針對個人帳戶或群組帳戶管控檔案夾 (含子目錄) 讀/寫的權限 |
使用者容量限制 | 支援 |
管理工具/介面 | |
支援多國語言網頁管理介面 | 網頁管理介面,可支援英文、繁中、簡中、日文、韓文、法文、德文、義大利文、西班牙文、俄文、波蘭文、葡萄牙文、土耳其文與捷克文 |
工具程式 | MS Windows安裝精靈 支援Windows 8/7/Vista/2003/XP/2000 Mac OS X安裝精靈 |
Email通知系統 | 可經由email寄發系統訊息給糸統管理者 |
SNMP管理功能 | 當系統錯誤時會透過SNMP通知管理者 |
移動式應用 (iOS/Android) | |
T- Dashboard | 移動式監控及管理 (須安裝模組) |
T-OnTheGo™ | 上傳、下載及串流多媒體檔案 |
資料安全防護 | |
Virus Scan | 支援McAfee®防毒軟體 (須安裝模組) |
容量擴張 | |
NAS堆疊 | 能將網路儲存系統的容量延伸至最多5個位於不同系統中的堆疊目標磁碟區 |
其他 | |
系統資源回收桶 | 支援 |
網路磁碟 | 支援 (須安裝模組) |
Web Server | 支援 (須安裝模組) |
ISO Mount (光碟影像檔的解壓縮) | 支援 |
使用者/系統模組 | 支援 |
網路攝影機監視伺服器 | 支援最多5支IP cameras (須安裝模組) |
自動模組安裝 | 模組伺服器會透過管理者介面,自動提供最新的版本及更新服務 |
本地顯示 | 透過HDMI輸出X-Window畫面 |
▲ Thecus N5810 PRO NAS外箱上蓋,標榜著有高超效能及無與倫比的安全性,並內建Mini-UPS。
▲ Thecus N5810 PRO NAS外箱正面,黃色字體標示的五大功能快照備份、內建迷你不斷電系統,磁碟複製與清除、Link Aggregation(可稱頻寬聚集或網路聚合,是IEEE 802.3ad協定中的一部份)、VPN Server。
▲ Thecus N5810 PRO NAS外箱其中一個側面,以圖示的方式展示四大功能,右上顯示McAfee防毒軟體以及VPN可以提升NAS的安全性,左上顯示將五個GbE設定成網路聚合可達到5GbE的總頻寬,右下說明由Acronis、快照與雲端備份構築了完整的備份功能,左下圖式說明支援HDMI輸出到大畫面,以及T-OnTheGo軟體支援無線連線。
▲ Thecus N5810 PRO NAS外箱另一個側面,詳細說明機體規格與軟體功能。
▲ 放大機體規格的部分,可以看到Thecus N5810 PRO NAS採用Intel Bay-Trail-D J1900 Soc,主記憶體則完整搭載8GB DDR3,並且是5-Bay的機種、3個USB 3.0、2個USB2.0、1個HDMI以及一個Line-out,5個Gigabit Ethernet網路孔。
▲ Thecus N5810 PRO NAS具備豐富的軟體功能,磁碟陣列模式共有RAID 0, 1, 5, 6, 10 與 JBOD,支援EXT3/EXT4/XFS/Btrfs檔案系統,RAID支援AES 256bit的加密。
▲ 打開Thecus N5810 PRO NAS的外箱。
▲ Thecus N5810 PRO NAS的配件包內有抽取盒鑰匙、網路線與簡易說明書。
▲ Thecus N5810 PRO NAS背面共有5個RJ-45的10/100/1000M BASE-TX 乙太網路接口,支援Auto MDI/MDI-X支援網路喚醒 (WOL)。
▲ Thecus N5810 PRO NAS背面還有兩個USB2.0插孔、一個USB3.0、最上方則是HDMI與LINE-OUT。
▲ Thecus N5810 PRO NAS具備130W電源供應器。
▲ Thecus N5810 PRO NAS為金屬外殼,側面有網狀散熱孔,整體重量為5.46KG。
▲ Thecus N5810 PRO NAS機體正面下方有一個LCM顯示幕、4個控制按鈕 (ENTER, ESC, UP, DOWN)。
▲ Thecus N5810 PRO NAS機體正面左方分別為POWER、WAN/LAN1、LAN、USB、STATUS五種狀態燈、一個USB3.0接孔以及電源鍵。
▲ Thecus N5810 PRO NAS為五個抽取盒的NAS機體。
▲ Thecus N5810 PRO NAS的五個抽取盒都有個別的鑰匙。
▲ 經測試Thecus N5810RPO的五個抽取盒的鑰匙都是共用的,兼具保險與防盜功能。
▲ Seagate NAS專用碟為SATA介面。
▲ 三顆Seagate NAS專用碟的容量同樣為4GB,總共12GB。
▲ 機體內部較為昏暗,使用ASUS ZenFone 2相機的低光源模式拍攝。(勸BUY連結)
▲ 完成3顆Seagate NAS專用碟的安裝。
▲ 上圖就是Thecus原廠鋰電池,電壓14.4V,容量2000mAh。
▲ 卡匣式的Thecus原廠鋰電池,形狀類似準系統專用的電源供應器。
▲ Thecus原廠鋰電池的後端。
▲ Thecus原廠鋰電池的金手指形式。
▲ 未看說明書,先猜(拆)這裡,果然沒有猜錯,檔板記得收好,免得以後移除電池時找不豆空一個洞。
▲ 一樣使用ASUS ZenFone 2相機的低光源模式偷看裡面長怎樣。(勸BUY連結)
▲ 完成安裝Thecus原廠鋰電池,NAS已具有不斷電能力。
[第一次開機]
▲ LCD面板顯示: System Starting.....。
▲ 快速安裝手冊的第三步驟,啟動網路介面,第四步驟啟動設定精靈。
▲ 快速安裝手冊的第五步驟之一,設定精靈會自動搜尋同網段內的Thecus網路設備。
▲ 快速安裝手冊的第五步驟之二,設定Thecus網路設備的網路資訊,可以採固定IP或者DHCP。
▲ 快速安裝手冊的第五步驟之三,開啟瀏覽器來使用Thecus N5810 PRO NAS。
▲ 其實最重要的就是知道預設IP,192.168.1.100。
▲ 在同網段的PC上設定192.168.1.200。
▲ 開啟Chrome即可直接連線管理NAS,預設密碼為admin,完成了第一次的開機。
[系統管理與網路聚合]
▲ 系統資訊中可以看到N5810PRO的網路、記憶體的系統負載,以及小型不斷電系統的連結狀態與容量。
▲ 在系統紀錄中可以看到登入情況。
▲ 系統事件管理就是Linux的syslog,可以將系統紀錄往外拋。
▲ 系統監視器可以以圖表方式呈現歷史狀態,非常方便。
▲ Thecus N5810PRO具有兩個磁碟控制晶片。
▲ Thecus N5810PRO的中央處理器為Intel J1900,運行時脈2.0GHz,這台為擴充到8GB RAM的機台,並具有一個具備儲存功能的DOM(Disk On Module)。
▲ 支援聚合網路介面,為N5810Pro的最大賣點之一,簡單點選要綑綁在一起的網路介面,再點選聚合即設定完成,但能需交換器端同時設定才能配合運作,例如CISCO的EtherChannel 來達到擴充有效頻寬的效果。
[韌體與升級]
▲ 在Thecus官網有新版包含Beta版本的Firmware可供下載,也有Module可供擴充。
▲ 例如下載IP CAM Module來擴充,並搭配相容的IP CAM可做到視訊監控功能,利用Local Display Module可以直接利用HDMI輸出影像。
▲ 下載2.05.12.3的韌體來更新測試。
▲ 上傳2.05.12.3的韌體中。
▲ 更新當中,所有與RAID有關的服務都將停止。
▲ 經檢查模組名稱、驗證韌體檢查碼、檢查資料庫的完整性,接著升級bootloader、kernel、ramdisk、firmware。
▲ 完成韌體升級,並立即重開機。
▲ THECUS N5810PRO韌體升級為V2.05.12.3。
[Thecus N5810Pro與W4000的比較]
Thecus N5810Pro有5個Bay,可以外接5顆SATA硬碟,設定成RAID-5時,只會損失一顆磁碟的空間。Thecus W4000有4個Bay,空間略小一點,但能可設定成RAID-5。
Thecus W4000除了跟N5810Pro同樣有HDMI輸出介面之外,本身有D-SUB介面,儼然是一部準系統的態勢。
Thecus N5810Pro的網路孔有五個較多,但是Thecus W4000有一個PCI-Express介面可供擴充10GB的網卡。
Thecus N5810Pro採用輕量化的Linux系統,擴充軟體可由官網下載Module更新,具Linux管理基礎的玩家,可以自行安裝設定Linux應用程式。Thecus W4000採用Windows Server作業系統,可以運行Wintel架構的絕大部分應用程式。
當然Thecus W4000的UPS需要外接,而Thecus N5810Pro則內建mini-UPS。
>>使用便利、內建Windows作業系統的色卡司Thecus W4000 WSS網路儲存伺服器
http://www.xfastest.com/forum.php?mod=viewthread&tid=148675
